應用方案



































                電焊機應用方案

























                                        行業需求




                                        電焊機中IGBT的控制模式主要是兩種，一種是硬開關，另一種是軟開關。兩者的最大區別是軟開關理論上IGBT不存在開關損耗，只有導通損耗。就國內而言，目前硬開關主要是使用脈沖變壓器直接實現，軟開關絕大部分是使用目前主流的軟開關技術。但是部分客戶由于設計電路的偏差和器件性能的漂移，原本設計的軟開關技術卻變成了半軟半硬的開關焊機，根據測試結果和實際應用經驗，此類焊機更適合使用硬開關的IGBT模塊。焊機中IGBT使用的拓?fù)浣Y(jié)構不同又分為全橋焊機和半橋焊機，半橋焊機為硬開關焊機。斯達模塊在焊機中的應用如下（以下推薦默認開關頻率20KHz，三相380V供電）。













                                        行業應用方案





                                        焊機拓?fù)浣Y(jié)構

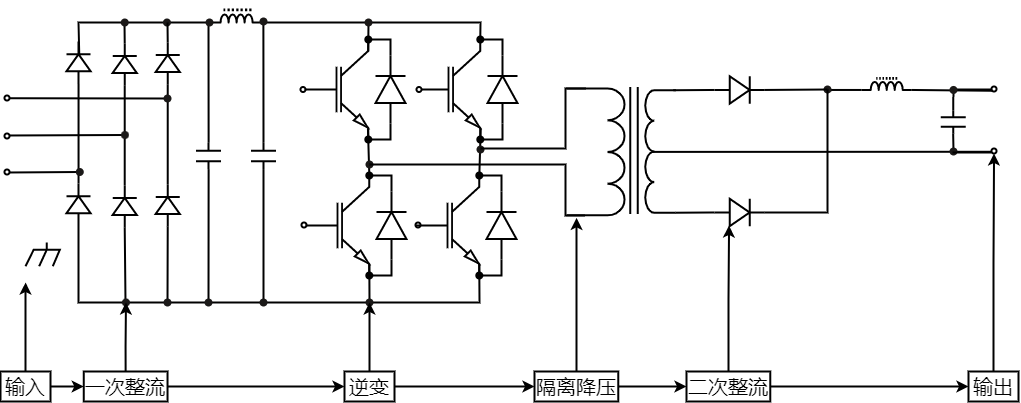

          焊機拓?fù)浣Y(jié)構：如圖














                                        模塊選型推薦








                                                請選擇電壓








          全部電壓



          1700V



          1200V



          1000V



          750V



          650V



          600V












                                                請選擇電流








          全部電流



          1400A



          1200A



          1000A



          900A



          820A



          800A



          750A



          660A



          650A



          600A



          560A



          450A



          400A



          340A



          300A



          275A



          225A



          200A



          160A



          150A



          140A



          120A



          100A



          75A



          50A



          40A



          35A



          30A



          25A



          20A



          15A



          10A



          -












                                                請選擇封裝








          全部封裝



          C1



          C2



          C2.1



          C3



          C5



          C6



          C6.1



          C8



          L2



          L6



          F1



          F6



          P2



          P3



          P6



          P7



          T2



          T6



          N5



          N6



          U1



          U3



          U5



















          型號


          電壓


          電流


          封裝


          拓?fù)?/div>
